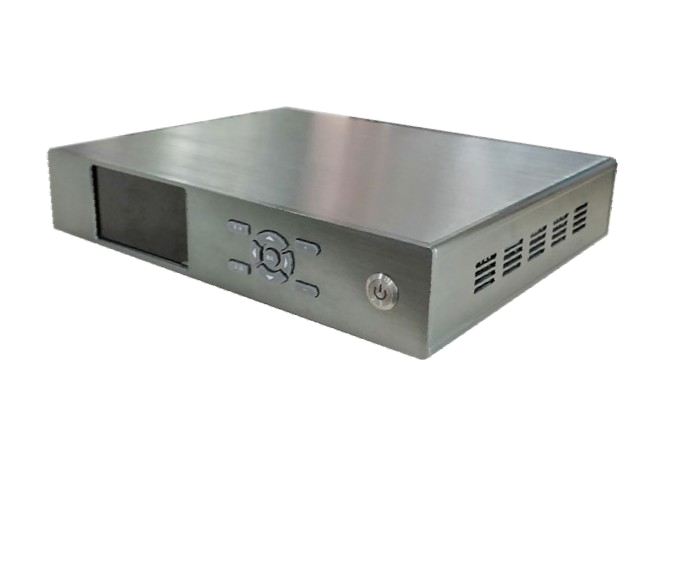

綜合影像信號源-AG-681P
產品特點
AG-681P 主要用於電視機主板生產線，整機生產線的電視機各接口信號測試，包含2路AV，1路的YPbPr，1路SCART，1路VGA， 3路HDMI，所有通道均為獨立通道，格式，畫面，伴音均可獨立設置，所有接口均有保護電路，其中HDMI1，HDMI2為HDMI2.0通道，最高可輸出4K2K YUV420 60Hz的圖像，支持HDCP1。4和HDCP2.2，HDMI3支持HDCP1.4正常校驗和全校驗兩種模式;3個HDMI通道均支持CEC檢測;內置算法產生16張測試圖，用戶可通過SD卡添加自定義測試圖。
產品規格
| 訊號 | 通道 | 規格 |
| CVBS | 2 | NTSC、PAL |
| YPBPR | 1 | 480I60、480P60、576I50、576P50、720P50、720P60、1080I50、1080I60、108025、1080P30
可編輯8個畫面循環自動播放，每幅畫面的播放時間可設置
|
| SCART | 1 | 訊號：CVBS、RGB、YPBPR
格式：576I50、480I60、480P60、576P50、720P50、720P60、1080I50、1080I60、1080P25、1080P30 |
| VGA | 1 | 800×600@60Hz 1024×768@60Hz 1280×720@60Hz 1280×1024@60Hz 1366×768@60Hz 1920×1080@60Hz
可編輯8個畫面循環自動播放，每幅畫面的播放時間可設置 |
| HDMI2.0 | 2 | 版本：HDMI2.0
格式：480I60、480P60、576I50、576P50、720P50、720P60、1080I50、1080I60、1080P25、1080P30、1080P50、1080P60、2160P25、2160P30、2160P50(YUV420)、2160P60(YUV420) HDCP：HDCP1.4、HDCP2.2、HDCP1.4&2.2、AUTO、OFF EDID：支援校驗 CEC： 支援校驗 1080P25、1080P30、1080P50、1080P60格式下支援動態圖播放 |
| HDMI1.4 | 1 | 版本：HDMI1.4
格式：480I60、480P60、576I50、576P50、720P50、720P60、1080I50、 1080I60、1080P25、1080P30、1080P50、1080P60 HDCP：HDCP1.4、HDCP1.4全校验、OFF EDID：支持校验 CEC： 支持检测 1080P25、1080P30、1080P50、1080P60格式下支援動態圖播放 |
| AUDIO | 7 | 採樣頻率：48KHz
頻率：0.1KHz~20KHz，步进值0.1KHz 波形：正弦波、掃頻音、wav格式音樂 注：7路伴音分别为AV1、AV2、YPBPR、SCART、HDMI1、HDMI2、HDMI3的伴音 |
