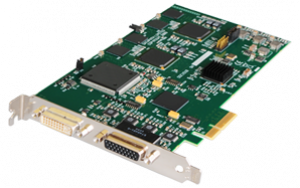

產品概述－VisionSD4+1S Capture Cards
VisionSD4+1S，650MB/s總帶寬能提供比VisionSD4+1的480MB/s更進一步的極限性能。
這種視訊擷取卡擁有五個完整的擷取管道，支援單一管道最高1920×1080 DVI或2048×1536 Analog 解析度，外加四個SD Analog擷取管道。
VisionSD4+1S擷取Analog/DVI數據及triple buffers it至內建記憶體。這些數據使用DMA複製到主系統以用來展示、儲存或streaming。
當使用Datapath顯示卡時，VisionSD4+1S能直接傳送數據到顯示卡，因此提高其效率。VisionSD4+1S擷取卡傳送每個擷取影像的相關部分至每個展示管道，同時指揮每個管道利用其graphics engine來計算數據。充分利用了硬體及大幅提高效率。
當RGB/DVI數據被展示在非Datapath顯示卡時，VisionSD4+1S會傳送數據至系統記憶體或直接傳給顯示卡，dependant on the software used for display。
VisionSD4+1S對需要同時擷取RGB/DVI裝置的應用來說是個理想的解決方案。典型的應用包括：
- 查看類比或 DVI 來源從 Pc、 Mac、 工業或醫療設備、 攝像機和其他視頻設備
- Streaming 視訊應用
- 電視牆控制器
VisionSD4+1S Capture Cards視頻捕捉卡規格
| 規格 | PCI Express x 4 外掛程式卡，110 毫米 x 204 毫米散佈圖與 PCI Express 匯流排主控收集 DMA 提供 650 MB/s 的最大資料速率 |
| 連接器 | 一個 DVI-I 型連接器和一個 D 連接器 SD 的投入 |
| 最大採樣速率 | 170 MHz 類比 RGB 或 165 MHz DVI可以使用雙通採樣捕獲到 340 MHz 的圖元時鐘類比模式。 |
| 最大資料速率 | VisionSD4 + 1 480 MB/sVisionSD4 + 1S 650 MB/s |
| 視頻採樣 | RGB： 每個圖元 24bits / 8-8-8 格式視頻： 16 位每圖元 / YUV 格式 |
| SD 最大捕捉解析度 | 720 x 576 x 16 位 |
| 記憶體 | 64 MB，三重緩衝 |
| 類比 RGB 模式支援 | 640 x 480、 800 x 600、 1024 x 768、 1280 x 1024、 1600 x 1200、 1920 x 1080、 2048 x 1536，自訂模式 |
| 單DVI模式支援 | 640 x 480、 800 x 600、 1024 x 768、 1280 x 1024、 1600 x 1200、 1920 x 1080、 1920 x 1200、 自訂模式 |
| 高清模式 | 1080p、 1080i、 720p、 576p、 576i、 480 p 和 480i 使用提供的 DVI / 元件配接器或 DVI / HDMI 配接器 （不支援 HDCP) |
| 輸入模式檢測 | 在硬體中啟用跟蹤信號源模式變化的輸入模式的自動檢測 |
| 圖元輸出格式 | RGB： 5-5-5、 5-6-5 或 8-8-8 （24 位/32 位） 圖元為單位） |
| 更新速率 | 使用者定義，捕獲的畫面播放速率將匹配的源提供最大資料速率 (650 米/Bs) 我們不超過 |
| 視頻格式選項 | 類比 RGB 再加上水平同步和垂直同步 （5 線） |
| 支援的作業系統 | Windows ® XP、 Windows ® Vista、 Windows ® Server 2003、 Windows ® Server 2008、 Windows ® 7、 Windows ® 8 和 Linux |
| 電源要求 | 當前在 Max + 3.3 v-0.25 a最大電流 + 12V-1.2 a最大功率-15watts |
| 工作溫度 | 0 至 35 ° C / 32 至 96 deg F |
| 存儲溫度 | -20 到 70 ° C /-4 至 158 ℉ |
| 相對濕度 | 5%至 90%，非冷凝 |
| 保修 | 3 年 |
