x4 Display Controllers 電視牆控制器

X4 Display Controllers

產品概述

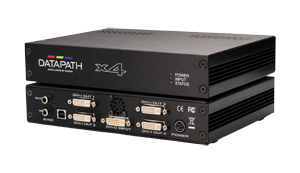

　　Datapath X4 系列是一款獨立電視牆控制器，接受一個單項或雙向連接的DVI輸入並能

靈活的通過四個顯示設備進行輸出顯示。每一路輸出可作為DVI 或模擬RGB方式，並且可

顯示原輸入圖像的任意裁剪區域部分圖像。輸出分辨率和幀頻不用與原輸入分辨率和幀頻相

同，Datapath X4將有選擇的調級並依照各輸出單獨轉換每一個裁剪區域。此外，每一條輸

出可以單獨鏡像或進行90°、180°、270°的旋轉，以此支持縱向和橫向的創造性混合顯示。

在高分辨率下，由於DVI連線和連接器內部固有的信號減損，纜線超過5公尺，DVI信號不能

保證顯示正常。Datapath X4系列上添加了有原均衡硬體，可以對信號減損進行補償，即使

在完全雙向連接顯示分辨率時 (330Mhz pixel clock)，纜線長達20公尺也可以支持顯示。

顯示更低的分辨率則相應可以連接更長的纜線。

Datapath X4 特性

• 理想應用於投影儀邊緣混合 – 支持圖像重疊操作

• 把一路DVI輸入分為4路獨立顯示輸出

• 可接受雙向DVI，單向DVI或HDMI輸入(HDMI輸入需要DVI/HDMI調配器可選)

• EDID輸入可編程，可接受任意輸入分辨率和幀頻

• 靈活控制四個顯示器，每一路顯示都可以從原輸入圖像擷取任意區域

• 支持DVI和模擬RGB輸出顯示器

• 標準獨立操作支持自動檢測輸入分辨率和輸出顯示分辨率。輸出屏幕配置由內部非易失性

  內存定義

• 輸出裝置是通過一個可編程的USB連接到PC。實用圖解可以輕鬆實現裁剪、縮放、旋轉

  和間隙的控制

• 有原均衡硬件支持長達20公尺的纜線完全雙向連接，支持靈活的位置定位

Datapath X 4電視牆控制器規格
