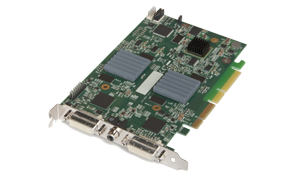

產品概述－VisionAV Capture Card HD
VisionAV-HD是種4 lane PCI Express 截取卡，擁有三個視訊截取輸入端－兩個支援HD截取，一個支援SD composite video，這三個獨立的視訊管道也能同時被截取。VisionAV-HD也具備了多頻音訊截取，能在使用軟體的時間內與所有視訊截取管道同步。
這種half length full height卡的特徵是全機械16lane連結器，帶有凹槽讓其能對應4,8及16lane 主機板連結器。
VisionAV-HD也具備了從HDMI signal截取embedded音訊，能同步到與其對應的視訊管道。這張視訊截取卡能透過可選擇的音訊元件（Datapath AM2），提供平衡和不平衡analogue音訊截取。
這為醫療、lecture capture、網路廣播與視訊會議等領域提供一個靈活的解決方案。
VisionAV HD截取卡規格
| 規格 | PCI Express x 4 大小的一半外掛程式卡、 110 毫米 x 170 毫米 |
| 連接器 (主機板) | 2 x DVI-I 1 x RCA (母) |
| HDMI 截取 | 支援 HDMI 1.3 到 225 MHz （包括深顏色模式），支援 HDCP 支援，詳細資訊請聯繫我們。HDMI 音訊可以選擇作為音訊流源包含了 TMDS 均衡，支援最多 20 米電纜 |
| DVI 截取 | 支援 DVI 1.0 RGB 24 位截取到 165 MHz包含了 TMDS 均衡，支援最多 20 米電纜 |
| VGA / 分享截取 | 三倍模數轉換器採樣到充分 4:4:4 採樣，每色 8bits 170Msps。5 線、 四線或同步上綠色信號格式 |
| 複合視頻截取 | CCIR601 採樣，PAL、 NTSC、 SECAM 格式自動檢測 |
| 音訊截取 | 立體聲線 / 立體聲平衡輸入可程式設計增益 (+ /-12dB)16 位採樣在 44.1 / 48 / 96 kHz 類比立體聲輸出為所選輸入達64khz取樣，來自類比輸入或HDMI通道的直接輸入。 |
| 視頻截取記憶體 | 256 MB 高頻寬幀緩衝，支援高清和三倍緩衝的標清視頻本機存放區的 DMA 引擎 (elimintates 閱讀開銷） 複雜散播-聚集表 |
| 視頻處理 | 多相 FIR 的順尺度和檔次的硬體 （7 x 5） 縮放引擎色彩空間轉換允許截取的資料要傳輸任何格式： |
§ RGB 16 位 5-6-5 5-5-5）、 24 位 (8-8-8) 或 32 (8-8-8 alpha)
§ YUV 16 位 (4:2:2)
單聲道： 8 位
DMA 引擎
直接 DMA 到物理或虛擬記憶體緩衝區滿散播-聚集的支援
DMA 頻寬： 高達 800 MB/s
16 個獨立的 DMA 資料流程： 任何組合的高清和標清來源、 色彩空間、 裁剪和縮放參數
支援的作業系統Windows XP、 Windows Server 2003、 Windows Vista、 Windows Server 2008，Windows 伺服器 2012年、 Windows 7、 Windows 8 和 Linux 支援 (不含音訊)詳細資訊請至 www.datapath.co.uk查詢電源要求
最大電流在 12V-1A
最大電流在 3.3 v-1A
散熱-15.5 W
工作溫度0 到 35 ° C (32 到 96 ° F)存儲溫度-20 到 70 ° C （-4 至 158 ° F)相對濕度5%至 90%，非冷凝保修3 年
