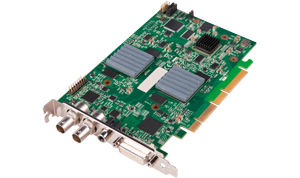

產品概述－VisionAV-SDI Capture Card
VisionAV-SDI是種4 lane PCI Express 截取卡，擁有三個視訊截取輸入端－兩個支援HD截取，一個支援SD composite video，這三個獨立的視訊管道也能同時被截取。VisionAV-SDI也具備了多頻音訊截取，能在使用軟體的時間內與所有視訊截取管道同步。
這種half length full height卡的特徵是全機械16lane連結器，帶有凹槽讓其能對應4,8及16lane主機板連結器。
VisionAV-SDI也具備了從HDMI signal截取embedded音訊，能同步到與其對應的視訊管道。這張視訊截取卡能透過可選擇的音訊元件（Datapath AM2），提供平衡和不平衡analogue音訊截取。
這為醫療、lecture capture、網路廣播與視訊會議等領域提供一個靈活的解決方案。
VisionAV SDI 截取卡規格
| 規格 | PCI Express x 4 大小的一半外掛程式卡、 110 毫米 x 170 毫米 |
| 連接器 (主機板) | DVI-I、 RCA 和 2 x BNC 連接器：（綠色LED）的輸入和輸出（藍色 LED）迴圈 |
| HDMI 截取 | 支援 HDMI 1.3 到 225 MHz （包括深顏色模式），支援 HDCP 支援，聯繫我們的銷售部的詳細資訊HDMI 音訊可以選擇作為音訊流源包含了 TMDS 均衡，支援最多 20 米電纜 |
| DVI 截取 | 支援 DVI 1.0 RGB 24 位截取到 165 MHz包含了 TMDS 均衡，支援最多 20 米電纜 |
| VGA / YPbPr截取 |
三倍模數轉換器採樣到充分 4:4:4 採樣，每色 8bits 170Msps。5 線、 四線或同步上綠色信號格式 |
| DVI-I 模式 | 1920 x 1200 / 60 fps。32 位顏色，達 4096 x 4096 的解析度 |
| 多重視頻截取 | CCIR601 採樣，PAL、 NTSC、 SECAM 格式自動檢測 |
| SDI 截取 | SD SDI (480i / 576i)，到 1080i 的高清 SDI、 3 G SDI 起來太 1080 p 和 2 k 數位劇院模式SDI 音訊可以選擇作為音訊流源 |
| 類比音訊截取 | （通過可選音訊模組） 的均衡與非均衡類比音訊截取 |
| 視頻截取記憶體 | 256 MB 高頻寬幀緩衝支援高清和標清視頻的三倍緩衝本機存放區的 DMA 引擎 (elimintates 閱讀開銷） 複雜散播-聚集表 |
| 視頻處理 | 多相 FIR 的順尺度和檔次的硬體 （7 x 5） 縮放引擎色彩空間轉換允許截取的資料要傳輸任何格式：§ RGB 16 位 5-6-5 5-5-5）、 24 位 (8-8-8) 或 32 (8-8-8 alpha)§ YUV 16 位 (4:2:2)單聲道： 8 位 |
| DMA 引擎 | 直接 DMA 到物理或虛擬記憶體緩衝區滿散播-聚集的支援DMA 頻寬： 高達 800 MB/s16 個獨立的 DMA 資料流程： 任何組合的HD和SD來源、 色彩空間、 裁剪和縮放參數 |
| 支援的作業系統 | Windows XP、 Windows Server 2003、 Windows Vista、 Windows Server 2008，Windows 伺服器 2012年、 Windows 7、 Windows 8 和 Linux 支援 (不含音訊)詳細資訊請至www.datapath.co.uk查詢 |
| 電源要求 | 最大電流在 12V-1A最大電流在 3.3 v-1A散熱-15.5 W |
| 工作溫度 | 0 到 35 ° C (32 到 96 ° F) |
| 存儲溫度 | -20 到 70 ° C （-4 至 158 ° F) |
| 相對濕度 | 5%至90%，非冷凝 |
| 保修 | 3 年 |
